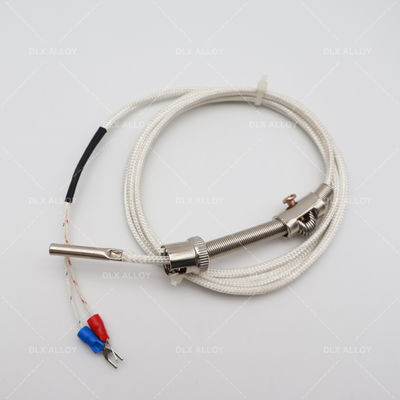

Поверхность датчика промышленной температуры термопары типа K Rtd Pt100

Температурный датчик Pt100 - это распространенный датчик теплового сопротивления, который использует платину (Pt) в качестве материала датчика.где 100 означает, что значение сопротивления платинового терморезистора составляет 100 ом при 0°C.

Принцип датчика температуры Pt100 заключается в использовании линейного отношения между платиновым терморезистентностью и температурой.значение сопротивления платинового терморезистора также изменится соответственноВ соответствии с международными стандартами сопротивление датчиков температуры Pt100 имеет конкретные значения при различных температурах.которая определяет соотношение сопротивления и температуры для датчиков температуры Pt100.

Датчики температуры Pt100 обычно состоят из платинового термисторного провода, обернутого вокруг керамического или стеклянного чипа и заключенного в защитный корпус.Они могут напрямую контактировать с измеряемым объектом и рассчитывать температуру, измеряя значение сопротивления платинового теплового резистора. Pt100 температурный датчик имеет характеристики высокой точности, стабильности и хорошей линейности и широко используется в промышленном контроле, лабораторных испытаниях,мониторинг температуры и другие области.

Выход датчика температуры Pt100 обычно представляет собой значение сопротивления, которое требует устройства измерения температуры или преобразователя для преобразования значения сопротивления в значение температуры.Общие методы преобразования - использование таблиц поиска или расчетов интерполяции, основанных на соотношении сопротивления и температуры Pt100Современное оборудование для измерения температуры, как правило, имеет встроенные функции ввода и преобразования температуры датчиком температуры Pt100, что делает измерение температуры более удобным и точным.

Точность датчиков температуры Pt100 может варьироваться в зависимости от качества конструкции и требований к применению.Категория B и 1⁄3B.

Категория А: в температурном диапазоне от -200°C до +650°C датчик температуры Pt100 категории А имеет точность ±(0,15+0,002 градусов),где t {\displaystyle t} представляет абсолютное значение значения температурыВ этом температурном диапазоне точность составляет ±0,15°C плюс 0,2% от значения температуры.

Категория B: датчики температуры категории B Pt100 имеют точность ± 0,3 + 0,005 °C в диапазоне температур от - 200 °C до + 650 °C. Точность категории B немного ниже, чем в категории A, ± 0.3°C плюс 00,5% от значения температуры.

Категория 1⁄3B: Категория 1⁄3B Pt100 температурные датчики имеют точность ±(0,1+0,003 градусов по Цельсию в диапазоне температуры от -200°C до +450°C. Категория 1⁄3B имеет относительно высокую точность ±0,1°C плюс 0.3% от значения температуры.
